Batareya tizimini yig'ish yoki yangilashda foydalanuvchilar ko'pincha amaliy savolga duch kelishadi:Har xil quvvatga ega ikkita batareyani parallel ravishda ulash mumkinmi?l?
Elektrga ulanishi mumkin bo'lsa-daparallel ravishda bir xil kuchlanishli batareyalar, imkoniyatlar farqlari tufayli yuzaga kelgan jismoniy qiyinchiliklar ko'pincha e'tibordan chetda qoladi.
Ushbu maqola ortidagi texnik mantiqni o'rganadibatareyalarning parallel ulanishiturli imkoniyatlarga ega, potentsial xavfsizlik xavflari vaKopow qanchalik aqllibatareya boshqaruv tizimimurakkab konfiguratsiyalarda asosiy himoya rolini o'ynaydi.
Har xil quvvatga ega parallel batareyalar nima?

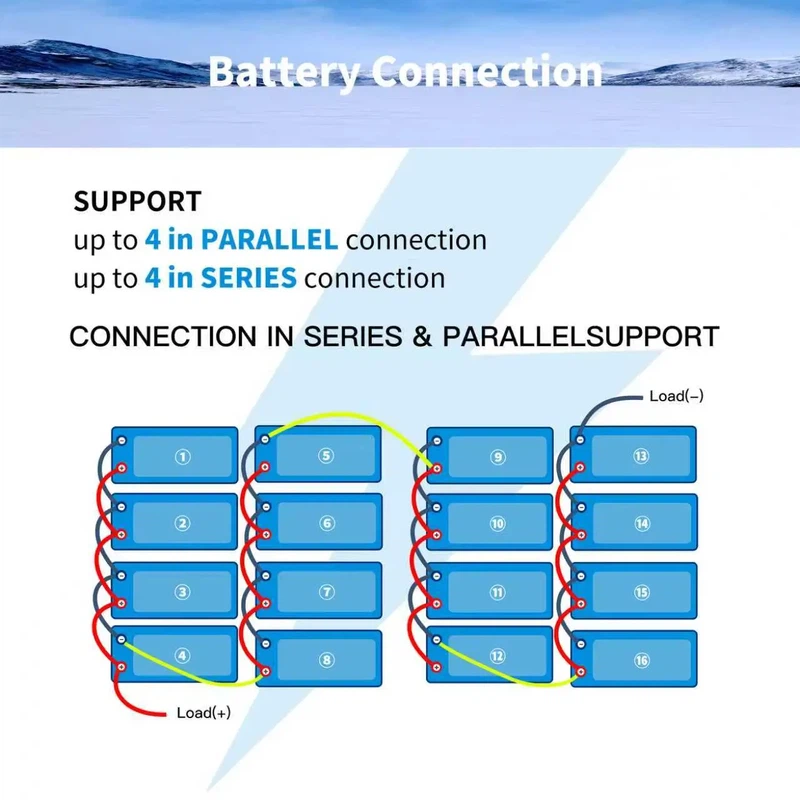

Oddiy qilib aytganda, turli quvvatga ega batareyalarni parallel ravishda ulashikki yoki undan ortiq batareyalarni bir xil nominal kuchlanishli, lekin turli energiya sig'imlari bilan ulashni nazarda tutadimusbat terminallarni musbat terminallarga va salbiy terminallarni salbiy terminallarga ulash orqali, ularning bir xil kuchlanish darajasida birgalikda ishlashiga imkon beradi.
Ushbu turdagi ulanish nazariy jihatdan elektr jihatdan mumkin bo'lsa-da, har xil quvvatga ega batareyalar zaryadlash va tushirish vaqtida oqimning notekis taqsimlanishiga moyil. Bu haddan tashqari zaryadlash yoki -zaryad qilish, xavfsizlik xavfini oshirish va batareyaning yomonlashishini tezlashtirish kabi muammolarga olib kelishi mumkin.
Natijada,Agar maxsus himoya tizimi mavjud bo'lmasa, har xil quvvatga ega batareyalarni parallel ulash tavsiya etilmaydi-kabiaqlli batareya boshqaruv tizimi (BMS)-joyida.
Manba:Har xil quvvatga ega LiFePO4 batareya xujayralarini parallel qilish mumkinmi?
Tegishli maqola:LiFePO4 batareya boshqaruv tizimi nima?
Turli quvvatga ega batareyalarni ulashning mumkin bo'lgan xavflari
Yuqorida aytib o'tganimizdek, har xil quvvatga ega batareyalarni parallel ulash jismonan mumkin bo'lsa-da, u ko'pincha real{0}}dunyo ilovalarida turli xavflarni o'z ichiga oladi, biz ularni oldindan aytib beramiz.
1. Xavfli "To'qnashuv oqimi"
Bu turli quvvatdagi batareyalarni parallel ulashda eng bevosita va potentsial xavfli xavf hisoblanadi.
- Printsip:Agar ulanish vaqtida batareyalar bir xil kuchlanishga (zaryad holati) ega bo'lmasa, yuqoriroq kuchlanishli batareya bir zumda pastroq-kuchlanishni zaryad qila boshlaydi.
- Oqibatlari:Batareyaning ichki qarshiligi juda past bo'lganligi sababli, bu kuchlanish oqimi yuzlab amperga yetishi mumkin. Bunday yuqori oqim oqimi ulanish kabellarining haddan tashqari qizib ketishiga yoki bir zumda erishiga olib kelishi mumkin va o'ta og'ir holatlarda bu hatto batareyaning yong'inlari yoki portlashlariga olib kelishi mumkin.
⭐Shuning uchun zavodimiz oldindan mos{0}}batareya modullarini taqdim etadi. O'rnatishdan oldin biz paketlarimizdagi har bir hujayraning kuchlanishi 20 mV dan kam bo'lishini ta'minlaymiz.
2. Kichikroq-Sig'imli batareyaning tez sur'atda degradatsiyasi
Parallel kontaktlarning zanglashiga olib keladigan oqim avtomatik ravishda ichki qarshilik asosida taqsimlangan bo'lsa-da, har xil quvvatga ega batareyalar turli xil tushirish xususiyatlarini (deşarj egri chiziqlari) ko'rsatadi.
- Printsip:Zaryadlash va tushirish davrlarida kichikroq sig'imli akkumulyator-kattaroq sig'imli batareyaga nisbatan nomutanosib ravishda ko'proq yuk ko'taradi.
- Oqibatlari:Kichikroq batareya o'z muddatini ertaroq tugaydi va qizib ketishga ko'proq moyil bo'ladi. Uning ishlashi pasaysa, u o'z navbatida butun batareya to'plamining samaradorligi va ishonchliligini pasaytiradi.
3. Parazitlik energiyasini yo'qotish
Tizim dam olayotganda, turli quvvatdagi batareyalar yoki turli xil qarish holatlari o'rtasida kichik kuchlanish farqlari bo'lishi mumkin.
- Printsip:Yaxshiroq ishlash yoki kattaroq quvvatga ega batareya kuchlanishni tenglashtirish uchun doimiy ravishda zaifroq batareyani "zaryad qilishga" harakat qiladi.
- Oqibatlari:Bu parazitar energiya oʻtkazuvchanligi saqlash vaqtida gʻayritabiiy darajada yuqori oʻz-oʻzidan{0}}ajralish tezligini keltirib chiqaradi. Vaqt o'tishi bilan u parallel paketdagi barcha batareyalarning ishlash muddatini sezilarli darajada qisqartiradi.
4. Zaryadni boshqarish muammolari
Aksariyat zaryadlovchi qurilmalar bitta batareya to'plami uchun mo'ljallangan va parallel kontaktlarning zanglashiga olib keladigan individual farqlarni hisobga olmaydi.
- Xavf:Zaryadlash moslamasi parallel ulangan{0}}batareyalarning umumiy kuchlanishini nazorat qiladi. Agar kichikroq{2}}batareya eskirganligi sababli ichki qarshilikni oshirgan bo'lsa, u zaryad olayotganda qizib ketishi mumkin, kattaroq batareya esa hali to'liq quvvatlanmagan-. Ushbu nomutanosiblik kichikroq batareyaning haddan tashqari qizishiga olib kelishi mumkin.
Xavfsiz parallel ulanish uchun batareyalarni qanday sinxronlashtirish kerak?
Kimgasig‘imning mos kelmasligi xavfini minimallashtiring va-uzoq muddatli tizim barqarorligini ta’minlang, professional yig'ish protokollariga rioya qilish muhim ahamiyatga ega. Agar siz parallel tizimni sozlayotgan bo'lsangiz, aylanma oqimlar va apparat shikastlanishining oldini olish uchun quyidagi amallarni bajaring:
Oltin qoida
Kuchlanish tengligi Tizim kuchlanishining oldini olishning eng ishonchli usuli barcha batareyalarda bir xil kuchlanishga ega bo'lishini ta'minlashdir. Bu birliklar orasidagi aylanma oqimlarni (halqa oqimlari) yo'q qiladi, energiya ichki muvozanatlash uchun sarflanmasdan, yukga samarali etkazib berilishini ta'minlaydi.
Zaryad holati (SoC) sinxronizatsiyasi
Yakuniy yig'ilishdan oldin batareyalar "sinxronlashtirilgan" bo'lishi kerak. Quyidagi ikkita tayyorlash usulidan birini tavsiya qilamiz:
- To'liq zaryadlash usuli:Har bir batareyani ulashdan oldin ularni 100% (To'liq) ga alohida zaryadlang.
- To'liq tushirish usuli:O'rnatishdan oldin barcha batareyalarni o'chirish nuqtasiga to'liq tushiring. Bu yuqori{1}}energiyali akkumulyatorni ulanganda agressiv oqimni pastroq energiyaga-tashlanishining oldini oladigan yagona "asosiy chiziq" hosil qiladi.
Ikki muhim{0}}Ulanishdan oldingi nazorat punkti
- Kam energiya davlat strategiyasi:Iloji bo'lsa, batareyalar zaryadsizlangan holatda parallel klasterni yig'ing. Bu simlarni ulash jarayonida tasodifiy qisqa tutashuvning potentsial intensivligini pasaytiradi.
- 50 mV xavfsizlik chegarasi:Terminal murvatlarini mahkamlashdan oldin, batareyalar orasidagi kuchlanish farqi (uchburchak) 50 mV (0,05 V) dan kam ekanligini tekshirish uchun yuqori aniqlikdagi multimetrdan foydalaning. Ushbu tor chegarada qolish xavfli oqimlardan samarali qochishning yagona yo'li.
⭐Muayyan batareya loyihasini rejalashtiryapsizmi? Agar imkoningiz bo'lsaarizangizni bizga xabar bering-quyosh energiyasini saqlash yoki golf aravasi batareyalari kabi-Copow sizning ehtiyojlaringiz uchun ko'proq maqsadli o'tkazgich echimlari va xavfsizlik tavsiyalarini taqdim etishi mumkin.
BMS nomuvofiq hujayra xatti-harakatlarini to'g'ri boshqara oladimi?
Oddiy sharoitlarda batareyani boshqarish tizimi (BMS) batareyalar uchun ma'lum darajadagi himoyani ta'minlashi mumkin, ammo uhujayra nomuvofiqligidan kelib chiqqan jismoniy kamchiliklarni to'liq bartaraf eta olmaydi, chunki har bir hujayra sig'imi, ichki qarshiligi va qarish darajasi bilan farq qiladi.
BMS ning asosiy roli hujayralarning o'ziga xos kamchiliklarini qoplash emas, balki xavfsizlikning asosiy darajasini saqlab qolishdir. Agar hujayralar orasidagi farqlar juda katta bo'lsa, BMS boshqaruv qobiliyati cheklangan bo'lishi mumkin,ko'p jihatdan butun batareyalar to'plamining integratsiyalashgan dizayni va ishlab chiqaruvchi tomonidan ishlatiladigan BMSning aniqligiga bog'liq.
Yaxshiyamki, AR-GE texnologiyalaridagi yutuqlar bilan,Copow endi har birini jihozlashi mumkinLiFePO₄ batareyasiga ega bo'lgan aqlli batareya boshqaruv tizimiga ega.faol muvozanatlashHujayra nomuvofiqligidan kelib chiqadigan xavflarni minimallashtirishga yordam beradigan funksiya.
| Xususiyat / Funktsiya | Standart BMS | Faol balanslash BMS |
|---|---|---|
| Hujayra nomuvofiqliklarini boshqarish | Kuchlanish farqlarini qisman yumshata oladi, lekin sig'im, ichki qarshilik yoki qarish o'zgarishlaridan kelib chiqadigan ta'sirlarni bartaraf eta olmaydi. | Ortiqcha energiyani yuqori{0}}sig'imli yoki yuqori-kuchlanishli hujayralardan past-sig'imli yoki past-kuchlanishli hujayralarga faol o'tkazadi, bu esa hujayra nomuvofiqligidan kelib chiqadigan xavflarni minimallashtiradi. |
| Uzoq-muddatli ta'sir | Hujayra nomuvofiqligi ba'zi hujayralarning erta qarishiga olib keladi va batareyaning ishlash muddatini qisqartiradi | Balansni boshqarish batareya paketining ishlash muddatini uzaytirishga yordam beradi, degradatsiyani sekinlashtiradi va umumiy samaradorlikni oshiradi |
| Xavfsizlik | Hujayra nomuvofiqligi ortiqcha zaryad yoki ortiqcha zaryadlanish xavfini oshirishi mumkin | Hujayra o'zgarishidan kelib chiqadigan ortiqcha zaryadlash/ortiqcha zaryadlash xavfini samarali ravishda kamaytiradi, operatsion xavfsizligini oshiradi |
Katta hajmli-tizimni loyihalashtiryapsizmi?Imkoniyatlar mos kelmasligi haqida tashvishlanish o‘rniga, muhandislarimizga siz uchun yuqori-sig‘imli, bitta-paketli yechim yoki muvozanatli parallel klasterni loyihalashiga ruxsat bering.[Tizim sxematik dizayni uchun biz bilan bog'laning]
Nima uchun Copow'ning oldindan sozlangan{0}}batareya tizimlari murakkab parallel batareya konfiguratsiyalarini qo'llab-quvvatlash uchun xavfsizroq?
Copow's BMS haqiqatan ham bozordagi standart batareya boshqaruv tizimlaridan ko'ra aqlliroq, ammo u hali ham fizikaning asosiy qonunlariga qarshi tura olmaydi.
Avvalroq biz BMS ning "faol balanslash" funksiyasini taqdim etgan edik. Biroq, borHozirda hujayra nomuvofiqligidan kelib chiqadigan muammolarni to'liq bartaraf eta oladigan BMS mavjud emas. barcha tizimlar ularni faqat ma'lum darajada yumshata oladi.
Shuning uchun, a ni tanlashdaLiFePO₄ batareya yetkazib beruvchisi, Biz hujayra o'zgarishlarini qoplash uchun faqat BMSga tayanmasdan, hujayrasi A+ yoki undan yuqori bo'lganini tanlashni tavsiya qilamiz.
Maslahatlar: Copow'ning LiFePO4 batareyalari nafaqat BMS ishlashida, balki hujayra tanlashda ham ustunlik qiladi. Ular yuqori darajadagi brendlarning A+ darajasidagi katakchalaridan-foydalanadiBYD, CATL va EVE Energy kabi yangi va ochilmagan. Agar qiziqsangiz, Copow bilan bevosita bog'lanishingiz mumkinoptimal batareya konfiguratsiyasini oling.
Xulosa: Parallel batareyalar xavfsizligi uchun asosiy tavsiyalar
Garchiturli quvvatdagi parallel batareyalartexnik jihatdan mumkin, u tizim barqarorligi va xavfsizligiga yuqori talablarni qo'yadi. Thejismoniy "eng zaif bo'g'in" effekti tizimning ishlashi ko'pincha eng zaif hujayra tomonidan cheklanganligini anglatadi.
Vaholankiaqlli BMSFaol balanslash funksiyasi bilan jihozlangan Copow kabi nomuvofiqliklardan kelib chiqadigan xavflarni sezilarli darajada yumshata oladi va batareyaning ishlash muddatini uzaytiradi, ammo ularning hammasini davolamaydi-.
Davolashdan ko'ra oldini olish yaxshiroqdir:qurishda aparallel tizim, Copow kabi yuqori-sifatli batareyalarni- tanlashBYD yoki CATL dan A+ sinf hujayralari-hamisha samarali ishlashning eng ishonchli usuli hisoblanadi.
Imkoniyatlarni kengaytirishga intilayotganda, har doim birinchi o'ringa qo'yingkuchlanishning mustahkamligivayuqori sifatli-xujayralarenergiya tizimingiz xavfsiz, bardoshli va ishonchli bo'lishini ta'minlash uchun.
Agar xohlasangizBatareyalarni parallel ulash imkoniyatlarini batafsilroq o'rganing, bemalolCopow bilan bog'laning-ular kengaytirilgan moslashtirish imkoniyatlarini taklif qiladi.
